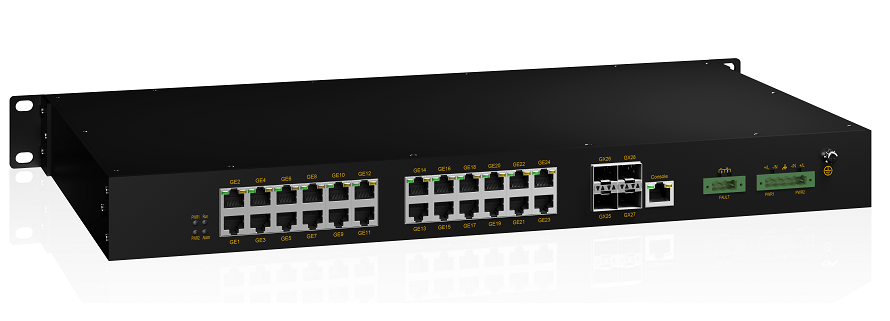

SICOM3024P是针对EMC机能要求严格的工业通讯系统需要设计的二层网管型工业以太网互换机， ，，，， ，，，最大支持28个千兆接口， ，，，， ，，，满足IEC61850和IEEE1613尺度， ，，，， ，，，获得KEMA金章证书 。。。。。。。。SICOM3024P互换机为19英寸机架式装置， ，，，， ，，，支持前面板装置和后面板装置， ，，，， ，，，SICOM3024P支持端口、VLAN、组播、QoS、急剧冗余环等丰硕的二层软件个性， ，，，， ，，，并支持Console、Telnet、Web多种治理方式以及基于SNMP的网管软件， ，，，， ，，，目前已经宽泛利用在电力、轨交交通、石油化工及其他对EMC机能有严格要求的工业通讯系统中 。。。。。。。。
| 软件职能 | |
| 互换职能 | 支持VLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口入方向限速 支持单播/组播/广播风暴抑造 支持静态ARP 支持ARP老化功夫设置 支持静态MAC配置 支持MAC老化功夫设置 支持MAC进建模式设置 |
| 冗余技术 | 支持DRP/DHP， ，，，， ，，，自愈功夫<20ms 支持DT-Ring, DT-Ring+, DT-VLAN和谈族， ，，，， ，，，自愈功夫<50ms 支持STP/RSTP/MSTP |
| 组播技术 | 支持IGMP snooping， ，，，， ，，，query 支持GMRP |
| 安全技术 | 支持IEEE 802.1x 支持HTTPS/SSL 支持SSH 支持RADIUS 支持TACACS+ 支持用户分级 支持用户登录超时退出机造 支持端口隔离 支持MAC地址数量限度 支持IP Source Guard 支持远程接见治理 |
| 服务质量治理 | 支持ACL,对L2-L7层数据进行过滤 支持802.1p(CoS),DSCP 支持SP,WRR队列调度 支持端口流量整形及队列流量整形 |
| 治理与守护 | 支持Console， ，，，， ，，，Telnet， ，，，， ，，，WEB治理方式 支持SNMPv1/v2c/v3， ，，，， ，，，可通过Kyvision集中治理 支持FTP/TFTP/HTTP方式软件升级 支持FTP/TFTP/HTTP方式配置文件上传下载 支持IP/MAC矛盾告警， ，，，， ，，，失电告警， ，，，， ，，，电源告警， ，，，， ，，，温度告警， ，，，， ，，，端口状态告警， ，，，， ，，，端口流量异常告警， ，，，， ，，，端口CRC谬误/丢包率告警， ，，，， ，，，环告警， ，，，， ，，，CPU/内存利用率告警， ，，，， ，，，光功率告警， ，，，， ，，，配置调换告警， ，，，， ，，，用户登入登出告警 支持RMON（统计组， ，，，， ，，，汗青组， ，，，， ，，，告警组， ，，，， ，，，事务组） 支持本地端口镜像， ，，，， ，，，远程端口镜像 支持Syslog， ，，，， ，，，可保留到Flash或发送到日志服务器， ，，，， ，，，可将日志通过HTTP方式导出 支持环路；；；；；；；； 支持Link-check 支持LLDP 支持DDM 支持IPV4/IPV6 |
| IP治理 | 支持DHCP server/client/snooping/option 82 |
| 时钟治理 | 支持SNTP client 支持NTP client 支持RTC 支持时区和夏令时配置 |
| 产品规格 | |
| 技术参数 | 尺度 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3ad (port aggregation) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) |
| 互换属性 | 优先级队列 8 VLAN数 4K 组播组数 511 MAC表 8K 包缓冲区 4.1Mbit 包转发率 41.7Mpps 互换延长 <5μs |
| 接口 | 千兆端口 1000Base-X, SFP接口 10/100/1000Base-T(X), RJ45接口 Console口 RS232,RJ45接口 告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max,2A Max,60W Max |
| 批示灯 | 前面板批示灯 运行批示灯:Run 告警批示灯:Alarm 电源批示灯:PWR1,PWR2 接口批示灯:Link/ACT,Speed 后面板批示灯 运行批示灯:Run 告警批示灯:Alarm 电源批示灯:PWR1,PWR2 接口批示灯:Link/ACT 接口速度批示灯:Speed（光口） |
| 电源 | 输入电压 24-48VDC(18-72VDC), 100-240VAC,50/60Hz;110-220VDC (85-264VAC/77-300VDC) 接入端子 5芯5.08mm间距插入式端子 功率 <35W 过载；；；；；；；； 支持 反接；；；；；；；； 支持 冗余；；；；；；；； 支持 |

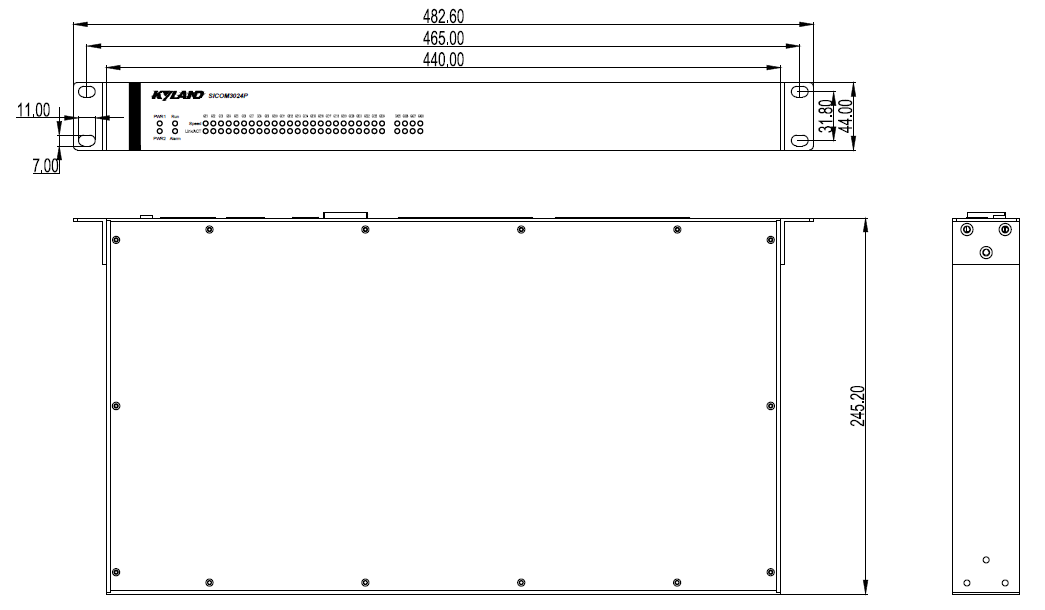

| 机械结构 | 表壳 金属材质 散热方式 天然冷却,无电扇 防护等级 IP40 尺寸 482.6mm×44mm×245mm(W×H×D) 沉量 4Kg 装置方式 19英寸1U机架式 |
| 环境 | 工作温度 -40℃～+85℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 355979hrs 保建期 5年 |
| 认证 | CE， ，，，， ，，，FCC， ，，，， ，，，UL508,Class I,Div2， ，，，， ，，，KEMA， ，，，， ，，，IEC 61850-3, IEEE 1613， ，，，， ，，，IEC 62368-1, EN 62368-1， ，，，， ，，，NEMA TS2， ，，，， ，，，工信部入网许可证 |
| 行业尺度 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-8(工频磁场) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脉冲磁场) 1000A/m IEC61000-4-10(阻尼振荡) 100A/m IEC61000-4-12(振荡波) 2.5kV/CM,1kV/DM IEC61000-4-16(共模传导) 30V(cont.),300V(1s) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
推荐型号
| 产品型号 | 型号注明 |
| SICOM3024P-4GX24GE-HV-HV | 4×1000Base-X,10/100/1000Base-T(X) SFP接口；；；；；；；；24×10/100/1000Base-T(X)电口；；；；；；；；100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)冗余电源 |
| SICOM3024P-4GX24GE-HV | 4×1000Base-X,10/100/1000Base-T(X) SFP接口；；；；；；；；24×10/100/1000Base-T(X)电口；；；；；；；；100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)单电源 |
| SICOM3024P-4GX24GE-L2-L2 | 4×1000Base-X,10/100/1000Base-T(X) SFP接口；；；；；；；；24×10/100/1000Base-T(X)电口；；；；；；；；24-48VDC(18-72VDC)冗余电源 |
| SICOM3024P-4GX24GE-L2 | 4×1000Base-X,10/100/1000Base-T(X) SFP接口；；；；；；；；24×10/100/1000Base-T(X)电口；；；；；；；；24-48VDC(18-72VDC)单电源 |
| SICOM3024P-4G12GX12GE-HV-HV | 4×1000Base-X,10/100/1000Base-T(X) Combo接口；；；；；；；；12×1000Base-X,10/100/1000Base-T(X) SFP接口；；；；；；；；12×10/100/1000Base-T(X)电口；；；；；；；；100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)冗余电源 |
| SICOM3024P-4G12GX12GE-HV | 4×1000Base-X,10/100/1000Base-T(X) Combo接口；；；；；；；；12×1000Base-X,10/100/1000Base-T(X) SFP接口；；；；；；；；12×10/100/1000Base-T(X)电口；；；；；；；；100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)单电源 |
| SICOM3024P-4G12GX12GE-L2-L2 | 4×1000Base-X,10/100/1000Base-T(X) Combo接口；；；；；；；；12×1000Base-X,10/100/1000Base-T(X) SFP接口；；；；；；；；12×10/100/1000Base-T(X)电口；；；；；；；；24-48VDC(18-72VDC)冗余电源 |
| SICOM3024P-4G12GX12GE-L2 | 4×1000Base-X,10/100/1000Base-T(X) Combo接口；；；；；；；；12×1000Base-X,10/100/1000Base-T(X) SFP接口；；；；；；；；12×10/100/1000Base-T(X)电口；；；；；；；；24-48VDC(18-72VDC)单电源 |
选购配件
| 配件 | 配件注明 |
| 千兆SFP模浚？？？？？ | 参考工业级千兆SFP模浚？？？？？檠」罕 |
| 百兆SFP模浚？？？？？ | 参考工业级百兆SFP模浚？？？？？檠」罕 |
| RJ45防尘罩 | 单口RJ45防尘罩， ，，，， ，，，型号：DT-FCZ-RJ45-01 |
| 串口线 | RJ45/DB9， ，，，， ，，，2米， ，，，， ，，，编码：111030134 |
| 电源线 | 3相电源线， ，，，， ，，，3米， ，，，， ，，，编码：111020004 |
| 电源端子 | 5芯5.08毫米间距电源端子， ，，，， ，，，编码：107010590 |
| 告警端子 | 3芯5.08毫米间距告警端子， ，，，， ，，，编码：107011537 |
| 挂耳 | 单个装置挂耳， ，，，， ，，，编码：109999003 |
Kyland-SICOM3024P-Datasheet-CN SICOM3024P系列工业以太网互换机Web操作手册 SICOM3024P系列工业以太网互换机硬件装置手册
